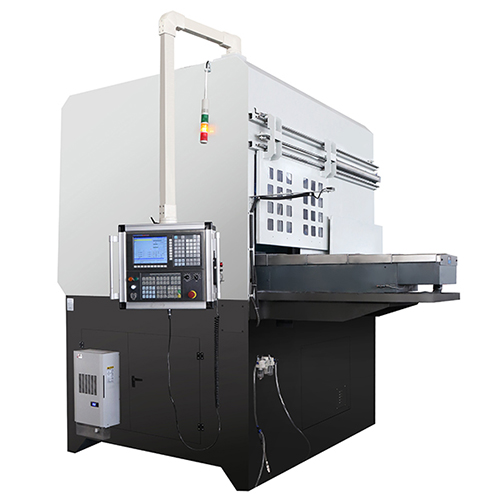

L0041圓鋸機主要用于力勁1250T壓鑄島鋁鑄件冒口的鋸切，L0041圓鋸機采用全封閉結構，圓盤鋸片作為切割工具，CNC數控系統控制，與上料機器人之間信號交互，實現鋸切過程自動化，鋸切速度通過數控系統控制，屬于金鋒鋸業的定制系列產品。

    L0041圓鋸機的主要技術參數：

    1. L0041圓鋸機尺寸：L2200*W1800*H3000

    2. 鋸片規格：Φ500*Φ30mm*3.2mm 鑄鋁專用、硬質合金 配5片

    3. 切割電機型號：西米克鋸切防爆電機 HPE71LB2-4.6KW  左旋右切

    4. L0041圓鋸機輸入電源電壓：AC·380V  50Hz

    5. 工件固定方式：工裝、集成產品有無檢測

    6. 工件壓緊方式：旋轉氣缸，壓緊到位信號檢測

    7. 伺服電機功率：1/1.5/1/（X/Y/Z/）

    8. 冷卻方式：油霧冷卻

    9. 工作臺載重：＞100kg

    10. 節拍要求：參考時間 50秒以內 具體時間根據實際產品評估

    11. 鋸切殘留控制在2mm以內，殘留高度均勻，不得切傷產品

    12. 屏幕上集成計數功能，用于統計鋸片鋸切產品數量

    13. 設備顏色：底部烤漆RAL7015 上部護罩烤漆RAL7035

    L0041圓鋸機的性能特點：

    1、L0041圓鋸機專為切割鋁冒口設計，采用數控系統控制，精度高，操作方便；

    2、雙立柱式結構，直線導軌導向，導向穩定可靠。工裝90°翻轉設計，一次裝夾即可達到切割要求；

    3、伺服電機驅動切割電機沿Z、X軸移動實現快速接近工件定位，Y軸伺服電機帶動工件進給鋸切料柄，工裝90°翻轉后Y軸Z軸聯動實現沿工件輪廓鋸切冒口?？爝M(jìn)、工進。動作之間的轉換，穩定，靈活可靠；

    4、鋸切完的冒口通過斜坡直接滑入廢料小車，廢料下車放置在機床底部；

    5、整機外防護，護罩外預留上料工位方便機器人上料；

    6、故障報警裝置，快速診斷故障，維修維護方便；

    7、導軌絲杠集中潤滑，配備自動潤滑泵；

    8、配備氣槍，方便清理鋸屑；

    9、為保證整機的性能穩定，整機主要零部件熱實效處理，保證最小幾何變形；

    10、內部氣吹，將護罩上及底部鋁屑吹至落料口，落料口需保證鋁屑全部落入廢料小車；

    11、維修方便性，不得出現簡易維修大拆大卸現象；

    12、機床四個角要有水平調整塊，安裝固定孔開?26的孔，固定膨脹螺絲用；

    13、內部鋁屑的排屑及清理要方便，內部擋板及導屑板設計合理，Y軸周邊封堵邊緣用毛刷；

    14、機床設置叉車孔，方便5T叉車搬運；

    15、機床報警信息要準確、方便現場維修檢查；

    16、工裝表面及定位面、支撐面等要有吹氣裝置，保證沒有鋁屑；

    17、運動部分電纜采用拖鏈柔性電纜，品牌：米思米；

    18、工裝定位銷采用彈簧錐銷，方便產品定位安裝；

    19、各軸護罩采用不銹鋼護罩。

    設備的工裝流程簡述：

    1．工作臺起始位置在護罩外側，為裝卸料工位;

    2．機器人（工作臺在上料工位，切工裝上無物料）將工件放到工裝上，夾緊機構夾緊工件（設備接收到機器人放料完成的信號）

    3．Y軸帶動工作臺工件進入設備內腔，Z軸、X軸定位料柄鋸切位置。

    4．切割電機啟動；Y軸工進切掉料柄

    5．Z軸、X軸帶動切割電機后退至安全位置

    6．工裝翻轉90°

    7．X軸定位冒口位置

    8．Z軸、Y軸聯動沿工件輪廓切割冒口

    9．切割電機停止、工裝復位、Y軸帶工件返回上料位置

    10．夾鉗松開，給機器人發出取料信號
