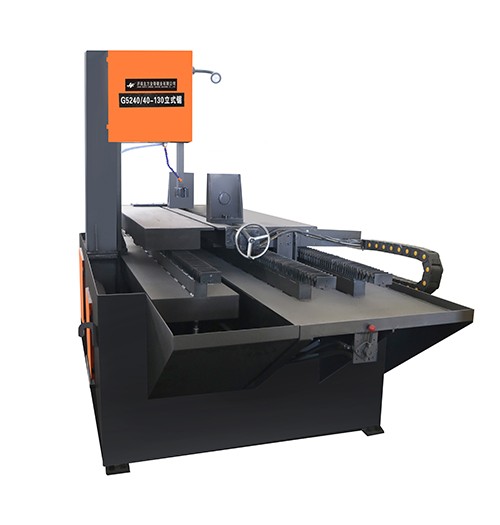

一、設備概述

本系列機床主要用于碳鋼、不銹鋼等金屬材料的鋸切分割，具有切削效率高、節能、鋸口窄、省料、操作簡單等特點。

本系列機床采用立式橫切機構，機頭不動，工作臺帶動工件移動實現鋸切，按鈕控制，操作靈活，切削效率高、是批量下料的理想設備。

二、主要技術參數

1. 最大鋸削規格：有效切割高度：400mm/喉深：400mm/有效切割行程：1300mm

2. 帶鋸條規格：34*1.1mm / M51

3. 帶鋸條轉速：40/60/80m/min塔輪變速

4. 鋸帶張緊方式：手動

5. 切割進給速度：液壓無極調速

6. 機床輸入電源電壓：AC 380V、50Hz

7. 主電機功率：5.5kW

8. 液壓電機功率：1.5KW

9. 冷卻電機功率：0.09KW

10. 夾緊方式：液壓夾緊

11. 定位方式：人工上料定位/設備配紅外線對刀儀，方便手動準確快速定位。

12. 上料方式：人工上料，人工測量定位切割位置。

13. 工作臺形式：平面床臺，鋸條外側一組液壓夾緊鉗口。

14. 工作臺承重：≤2T

15. 工作臺尺寸：內工作臺約350mm;外工作臺約400mm

16. 外形尺寸：約2800×1600×2200（長寬高）
